Marine & Offshore Equipment Datasheet
Product Datasheet

Shackle

SC Type JIS B2801 Straight Shackle

SB Type JIS B2801 Straight Shackle Nominal Size t d B D d1 L We...

ISO9001 Supplier Class Certificate Export Supply
SC Type JIS B2801 Straight Shackle

Key Highlights

Category
Shackle
Standard
JIS
Weight / Size
SB Type JIS B2801 Straight Shackle Nominal Size t d B D d1 L Weight(kg) ...
Certificate
ABS, LR, BV, DNVGL, NK, KR, IRS, RMRS, CCS
We can supply according to your requirement, drawings, class certificate needs, and delivery schedule.

Technical Specifications

Category
Shackle
Model / SKU
SC-Type-JIS-B2801-Straight-Shackle
Standard
JIS
Weight / Size
SB Type JIS B2801 Straight Shackle Nominal Size t d B D d1 L Weight(kg) 6 6 8 11 17 9 24 1.04 8 8 10 14 21 11 32 0.09 10 10 12 17 25 13 40 0.15 12 12 14 20 32 16 48 0.31 14 14 16 24 36 18 56 0.49 16 16 18 26 40 20 64 0.74 18 18 21 29 45 22 72 1.13 20 20 23 31 50 25 80 1.55 22 22 26 34 55 27 88 1.7 24 24 28 39 62 31 96 1.87 26 26 30 41 66 33 104 2.55 28 28 32 43 70 35 112 3.52 30 30 34 45 75 37 120 4.26 32 32 37 48 80 39 128 5.57 34 34 39 50 85 41 136 6.66 36 36 42 54 90 43 144 7.82 38 38 44 57 95 47 152 9.98 40 40 47 60 100 49 160 10.15 JIS Shackle Working Load Limit, Proof Force
Certificate
ABS, LR, BV, DNVGL, NK, KR, IRS, RMRS, CCS
Warranty
12 Months unless specified otherwise
Origin
China
Contents
  1. SB Type JIS B2801 Straight Shackle
  2. JIS Shackle Working Load Limit, Proof Force

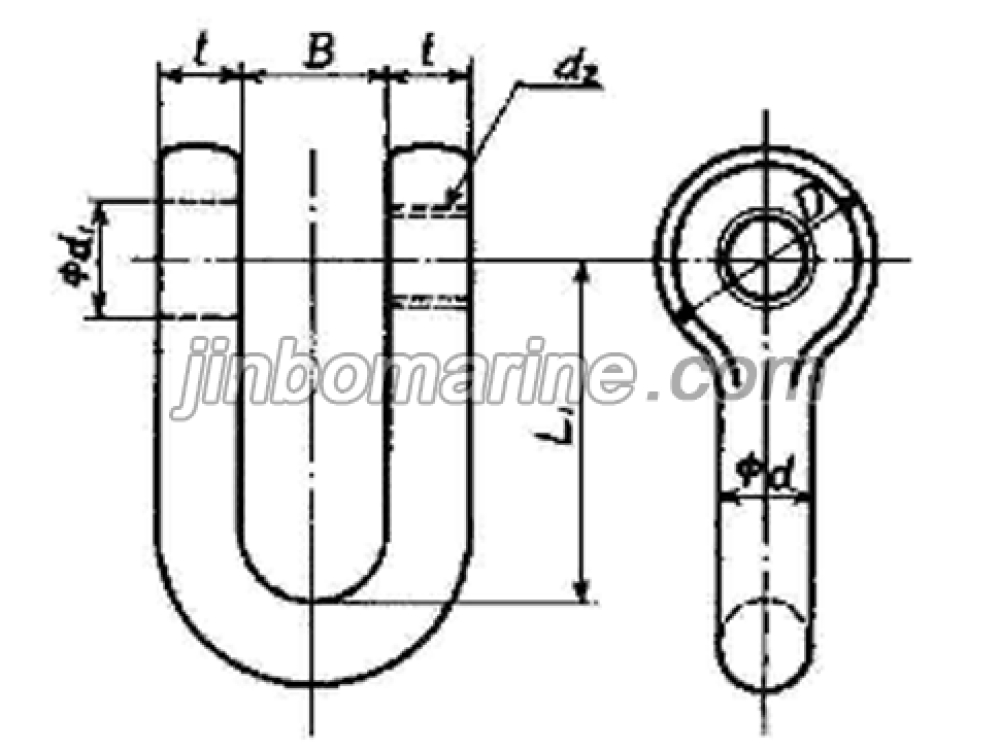

SB Type JIS B2801 Straight Shackle

Nominal Size t d B D d1 L Weight(kg)
6 6 8 11 17 9 24 1.04
8 8 10 14 21 11 32 0.09
10 10 12 17 25 13 40 0.15
12 12 14 20 32 16 48 0.31
14 14 16 24 36 18 56 0.49
16 16 18 26 40 20 64 0.74
18 18 21 29 45 22 72 1.13
20 20 23 31 50 25 80 1.55
22 22 26 34 55 27 88 1.7
24 24 28 39 62 31 96 1.87
26 26 30 41 66 33 104 2.55
28 28 32 43 70 35 112 3.52
30 30 34 45 75 37 120 4.26
32 32 37 48 80 39 128 5.57
34 34 39 50 85 41 136 6.66
36 36 42 54 90 43 144 7.82
38 38 44 57 95 47 152 9.98
40 40 47 60 100 49 160 10.15

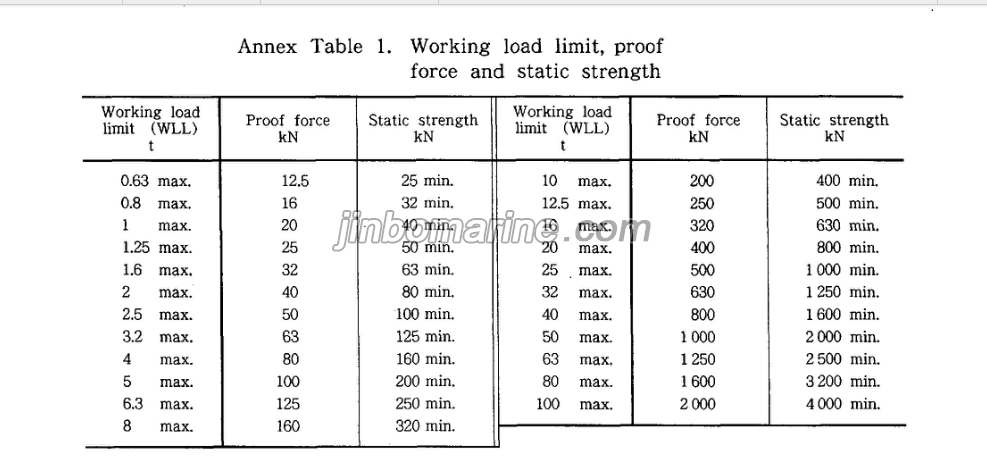

JIS Shackle Working Load Limit, Proof Force
