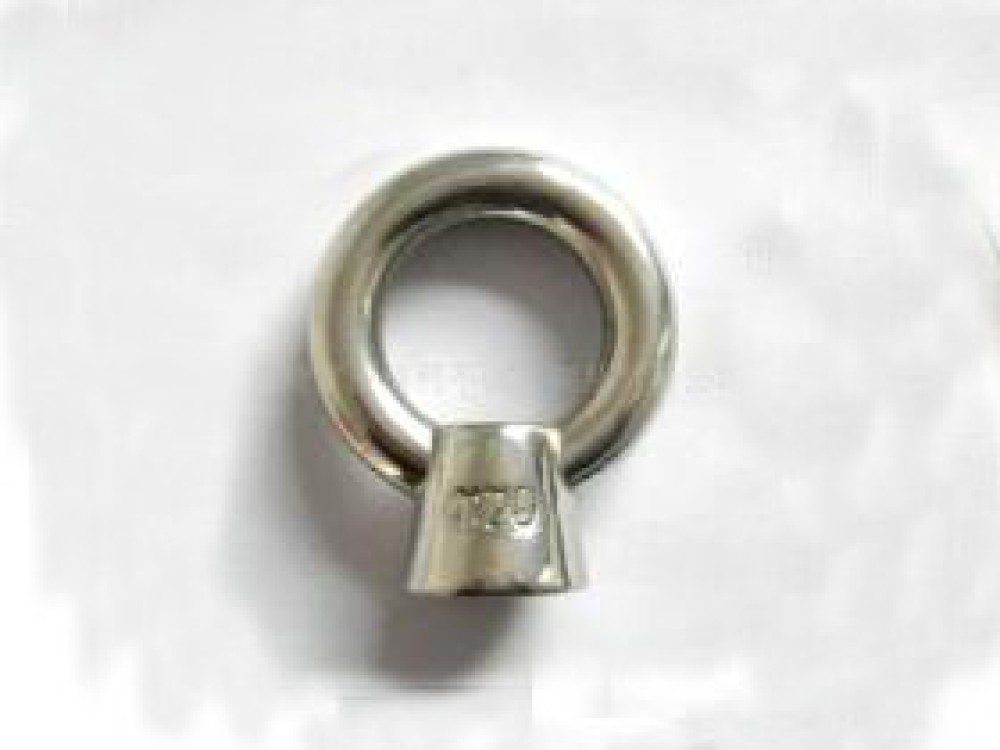

Eye Nut JIS 1169
SIZE A mm B mm C mm D mm E mm L mm WLL T M6 ...
Loading product images...
China Eye Nut JIS 1169:
| SIZE | A mm | B mm | C mm | D mm | E mm | L mm | WLL T |
| M6 | 26 | 6 | 5.1 | 11 | 14 | 11 | 0.05 |
| M8 | 32.6 | 8 | 6.3 | 13.2 | 15 | 12 | 0.08 |
| M10 | 41 | 10 | 8 | 17.5 | 20 | 15 | 0.15 |
| M12 | 50 | 12 | 10 | 21 | 24 | 19 | 0.22 |
| M14 | 56 | 14 | 11.5 | 23 | 26.5 | 21 | 0.3 |
| M16 | 60 | 16 | 12.5 | 25.5 | 29 | 23 | 0.45 |
| M18 | 67 | 18 | 14.5 | 27.2 | 31 | 25 | 0.5 |
| M20 | 72 | 20 | 16 | 29 | 33 | 28 | 0.63 |
| M22 | 81 | 22 | 18 | 31 | 35 | 33 | 0.8 |
| M24 | 90 | 24 | 20 | 33.4 | 38 | 38 | 0.95 |
